প্রযুক্তি: | উচ্চ ফ্রিকোয়েন্সি ইনভার্টার | আউটপুট পরিসীমা: | এম্পারঃ ১০০-১৫,000 |
---|---|---|---|
ভোল্ট: | ০.০১-৯.৯৯ | কিলোওয়াট: | 0১-৬০ |
ওয়েল্ড পিরিয়ড রেঞ্জ (CYC): | 9999 | আউটপুট নিয়ন্ত্রণ মোড: | কারেন্ট, ভোল্টেজ, পাওয়ার |
কারেন্ট, ভোল্টেজ, পাওয়ার বিল্ট ইন মনিটর: | হ্যাঁ। | অটোমেশন প্রস্তুত: | হ্যাঁ। |
ইনপুট শক্তি: | 380 - 480 VAC | একক বা তিন পর্যায়ের: | 3 ফেজ |
আকার (L x W x H): | 502*200*284 | ||
বিশেষভাবে তুলে ধরা: | উচ্চ ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই,যথার্থ পাওয়ার সাপ্লাই CRW-H8600A,সোল্ডার পাওয়ার সোর্স 60KW |
সিআরডব্লিউ সিরিজ উচ্চ ফ্রিকোয়েন্সি সুনির্দিষ্ট ঢালাই পাওয়ার সাপ্লাই

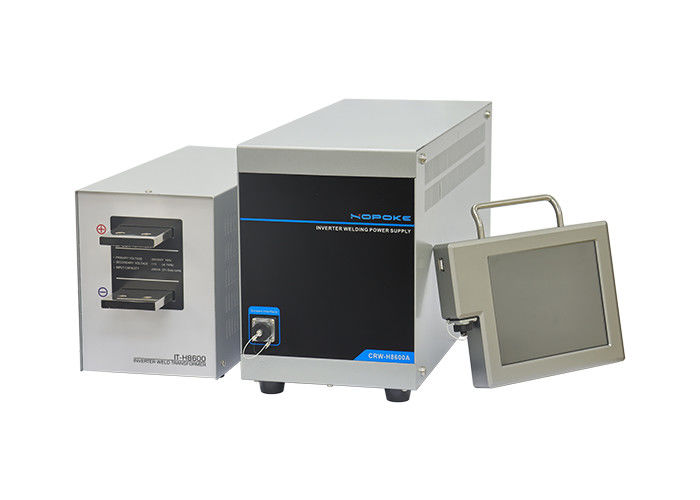

উন্নত ইনভার্টার প্রযুক্তির সাথে উচ্চ ফ্রিকোয়েন্সি যথার্থ ওয়েল্ডিং পাওয়ার সাপ্লাইস CRW-H8600A
Ⅰপাওয়ার সাপ্লাই বৈশিষ্ট্য
1. উদ্ভাবনী ইনভার্টার প্রযুক্তি
1khz থেকে 5Khz ফ্রিকোয়েন্সি ফ্রি সুইচিং সমর্থন করে। এবং সর্বোচ্চ নিয়ন্ত্রণ চক্র 0.2ms হয়। প্রচলিত এসি মেশিনের তুলনায় নিয়ন্ত্রণ ফ্রিকোয়েন্সি 100 গুণ বৃদ্ধি পায়।অনুরূপ পণ্যের তুলনায়এদিকে, ইনভার্টার প্রযুক্তি আরো উন্নত!
2. ৬টি প্রধান নিয়ন্ত্রণ মোড
6 টি অপশনাল কন্ট্রোল পদ্ধতি রয়েছে, যা বিভিন্ন জটিল ওয়েল্ডিং পরিবেশে মানিয়ে নিতে পারে। যেমন, সেকেন্ডারি ধ্রুবক বর্তমান, প্রাথমিক ধ্রুবক বর্তমান, ধ্রুবক ভোল্টেজ, ধ্রুবক শক্তি,ধ্রুব পালস প্রস্থ, উন্নত হাইব্রিড কন্ট্রোল.
3. 8 ইঞ্চি এইচডি টাচ ওয়েভফর্ম ডিসপ্লে
৮ ইঞ্চি উচ্চ-সংজ্ঞা স্পর্শ পর্দায় অত্যাধুনিক ম্যান-মেশিন ইন্টারফেস রয়েছে এবং এটি ওসিলোস্কোপ এবং ডিটেক্টর ফাংশন সহ আসে।এই বৈশিষ্ট্য 8 বাস্তব ঢালাই তরঙ্গরূপ এবং অনুরূপ ঢালাই তথ্য যেমন ঢালাই বর্তমান প্রদর্শন করতে পারেন, ভোল্টেজ, ক্ষমতা এবং প্রতিরোধের তরঙ্গ রূপ রিয়েল টাইমে, যা ঢালাই ধারাবাহিকতা এবং ঢালাই মান নিরীক্ষণ করা সহজ।
4. চমৎকার মান নিয়ন্ত্রণ ক্ষমতা
ঢালাই ধারাবাহিকতা এবং স্থিতিশীলতা উচ্চ মানের প্রয়োজনীয়তা জন্য, মেশিন চাপ ট্রিগার ফাংশন সমর্থন করে। যখন চাপ মান সেট মান পৌঁছানোর সনাক্ত করা হয়,তারপর এটি শক্তি চালু শুরু, প্রতিটি ঢালাই পণ্য চাপ সামঞ্জস্যপূর্ণ হয় তা নিশ্চিত করার জন্য। এদিকে এটি স্থানচ্যুতি গলন গভীরতা ফাংশন সমর্থন করে। যখন স্থানচ্যুতি সেট মান পৌঁছায়,শক্তি অবিলম্বে বন্ধ করা হবে তা নিশ্চিত করার জন্য যে ঝালাই পণ্যের গলনের গভীরতা সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ.
5. ওয়েল্ডিং মানের ট্রেসেবিলিটি ক্ষমতা
এটিতে একটি অন্তর্নির্মিত ডাটাবেস ফাংশন রয়েছে, যা প্রায় ৫ মিলিয়ন সোল্ডার জয়েন্ট বর্তমান, ভোল্টেজ, পাওয়ার এবং অন্যান্য তথ্য রেকর্ড করতে পারে।এটি ওয়েল্ডিং মানের ট্র্যাসেবিলিটি সহজতর করার জন্য রিপোর্ট তৈরি করতে ইউ ডিস্ক সরাসরি রপ্তানি সমর্থন করেঅবশেষে, এটিতে একটি অন্তর্নির্মিত ঐতিহাসিক অ্যালার্ম রেকর্ড মডিউল রয়েছে যা অ্যালার্মের কারণ বিশ্লেষণে সহায়তা করে।
6. আরও নমনীয়ভাবে ঝালাইয়ের গুণমান নির্ধারণ
ঢালাই পর্যবেক্ষণ ফাংশন স্বয়ংক্রিয়ভাবে ঢালাই প্রক্রিয়ায় একটি সমস্যা আছে কিনা তা নির্ধারণ করতে পারেন। এই ফাংশন বর্তমান, ভোল্টেজ, ক্ষমতা,চাপ এবং স্থানচ্যুতি পর্যবেক্ষণ. যখন আউটপুট সেট উপরের এবং নীচের সীমা অতিক্রম করে, অস্বাভাবিক সতর্কতা জারি করা হবে.
7. বিভিন্ন সুরক্ষা পর্যবেক্ষণ ফাংশন
বিল্ট-ইন পর্যন্ত 22 ত্রুটি নির্ণয়, বিপদাশঙ্কা সুরক্ষা ব্যবস্থা এবং স্ব-অস্বাভাবিকতা পর্যবেক্ষণ ফাংশন। এই ঢালাই শক্তি সিস্টেমের নিরাপত্তা বৃদ্ধি এবং ঢালাই workpiece মান নিশ্চিত করতে পারেন.
8. সমৃদ্ধ ইন্টারফেস এবং একাধিক স্পেসিফিকেশন
32 সেট প্যারামিটার স্টোরেজ সমর্থন করে, যা মাল্টি-ভেরিয়েন্ট ওয়েল্ডিংয়ের জন্য সুবিধাজনক (প্রসারিতযোগ্য) । এটিতে একটি সমৃদ্ধ আই / ও ইন্টারফেস রয়েছে এবং বিভিন্ন যোগাযোগ প্রোটোকল (মোডবাস,আরএস-২৩২, আরএস-৪৮৫, ইথারনেট ইত্যাদি) বহিরাগত অটোমেশন নিয়ন্ত্রণ সহজতর করতে।
9. গণনা এবং কর্তৃপক্ষ পরিচালনা
বিভিন্ন সময়ে বিভিন্ন ওয়ার্কপিসের গণনার প্রয়োজনীয়তা পূরণের জন্য ওয়েল্ডিং কাউন্টারগুলির অন্তর্নির্মিত একাধিক মোড। একই সময়ে,অন্তর্নির্মিত স্তর 3 অনুমতি মডিউল বিভিন্ন অপারেটরদের চাহিদা পূরণ করতে নির্মিত হয়.
Ⅱপাওয়ার সাপ্লাই স্পেসিফিকেশন
1পাওয়ার সাপ্লাই স্পেসিফিকেশনঃ
প্রোডাক্ট মডেল | CRW-H4800A | CRW-H8600A | CRW-H100K5 | |
পাওয়ার সাপ্লাই ভোল্টেজ | তিন-ফেজ 380 ভি (50/60 হার্জ) | |||
নিয়ন্ত্রণ ফ্রিকোয়েন্সি | 1kHz / 2kHz / 3kHz / 4kHz / 5kH | |||
সর্বাধিক ওয়েল্ডিং বর্তমান | ৪০০০ এ | ৮০০০ এ | ১৫০০০ এ | |
নামমাত্র শক্তি | ১৫ কেভিএ | ২৫ কেভিএ | ৯০ কেভিএ | |
নিয়ন্ত্রণ মোড | স্থির পালস প্রস্থ/স্থির প্রাথমিক পিক/স্থির সেকেন্ডারি বর্তমান/স্থির ভোল্টেজ/স্থির শক্তি/হাইব্রিড নিয়ন্ত্রণ | |||
ওয়েল্ডিং স্পেসিফিকেশনের সংখ্যা | 32 সেট ওয়েল্ডিং স্পেসিফিকেশন | |||
ঢালাইয়ের সময় নির্ধারণ |
প্রাক লোডিং সময় | 0-9999ms (মিলিসেকেন্ড) | ||
চাপের সময় | 0-9999ms (মিলিসেকেন্ড) | |||
একবার ধীর হও | 0-9999cyc (সাপ্তাহিক তরঙ্গ) | |||
একবার ঢালাই | 0-9999cyc (চক্রীয় তরঙ্গ) | |||
১ বার ধীর করো | 0-9999cyc (সাপ্তাহিক তরঙ্গ) | |||
শীতল হওয়ার সময় | 0-9999cyc (সাপ্তাহিক তরঙ্গ) | |||
ধীরে ধীরে উঠুন ২ বার | 0-9999cyc (সাপ্তাহিক তরঙ্গ) | |||
২ বার ঝালাই | 0-9999cyc (চক্রীয় তরঙ্গ) | |||
২ বার ধীর করো | 0-9999cyc (সাপ্তাহিক তরঙ্গ) | |||
ধীরে ধীরে উঠুন ৩ বার | 0-9999cyc (সাপ্তাহিক তরঙ্গ) | |||
৩ বার ঝালাই | 0-9999cyc (চক্রীয় তরঙ্গ) | |||
তিনবার ধীর করো। | 0-9999cyc (সাপ্তাহিক তরঙ্গ) | |||
ধরে রাখার সময় | 0-9999ms (মিলিসেকেন্ড) | |||
বিশ্রামের সময় | 0-9999ms (মিলিসেকেন্ড) | |||
সময়ের শেষ | 0-9999ms (মিলিসেকেন্ড) | |||
চক্র | ০-৯ বার | |||
সেকেন্ডারি বর্তমান সেট পরিসীমা | 0.১-৪.০০ কেএ | 0.২-৮.০০ কেএ | 0.3~15.00 কেএ | |
পালস প্রস্থ সেটিং পরিসীমা |
১% থেকে ১০০%। ১% থেকে ১০০%। ১% থেকে ১০০%। |
|||
সেকেন্ডারি ভোল্টেজ সেটিং ব্যাপ্তি | 0.০১-১০ ভি | |||
পাওয়ার সেটিং রেঞ্জ | 0.1 KW, 15 KW | 0.২ কেডব্লিউ থেকে ২৫ কেডব্লিউ | 0.2 KW - 60 KW | |
বাহ্যিক মাত্রা মিমি (L*W*H) | ৫০২*২০০*২৮৪ | ৫৪৯*২২০*৩২০ | ||
এর ওজন | ২০ কেজি | ২২ কেজি | ||
অ্যাডাপ্টার ট্রান্সফরমার | IT-H4800 | IT-H8600 | IT-H100K |
2ট্রান্সফরমার স্পেসিফিকেশনঃ
মডেল | IT-H4800 | IT-H8600 | IT-H100K |
সরবরাহ ভোল্টেজ | পিডব্লিউএম ৫০০ ভি | পিডব্লিউএম ৫০০ ভি | পিডব্লিউএম ৫০০ ভি |
নামমাত্র শক্তি | ১৫ কেভিএ | ২৫ কেভিএ | ৯০ কেভিএ |
নামমাত্র প্রাথমিক ভোল্টেজ | ৫০০ ভোল্ট | ৫০০ ভোল্ট | ৫০০ ভোল্ট |
কোন লোড সেকেন্ডারি ভোল্টেজ | ১০ ভোল্ট | ১১ ভোল্ট | ১১ ভোল্ট |
সর্বাধিক ব্যবহার | 4000A ((5%) | ৮০০০ এ ((১০%) | ১৫০০০ এ (১০%) |
শীতল উপায় | এয়ার কুলিং | জল শীতল | জল শীতল |
ইনপুট ফ্রিকোয়েন্সি | ১-৫ কিলোহার্টজ | ১-৫ কিলোহার্টজ | ১-৫ কিলোহার্টজ |
ট্রান্সফরমার রোল অনুপাত | 50:1 | 45:1 | 45:1 |
বাহ্যিক মাত্রা মিমি (L*W*H) | ৩৭৯*১৮২.৫*২৫৪ | 461.5*162.5*228 | ৪৮৪*১৬২.৫*২২৮ |
এর ওজন | ১৫ কেজি | ২০ কেজি | ২১ কেজি |
